Tê Thép Hàn DN80,Mạ Kẽm PN10-PN16

Danh mục: Phụ kiện đường ống, Tê Thép Hàn

Mô tả
Đánh giá (0)

Tê thép hàn DN80,mạ kẽm hoặc không PN10,PN16 là loại phụ kiện đường ống cơ khí dùng để chia nhánh dòng chảy theo góc 90 độ, sử dụng phương pháp liên kết hàn đối đầu. Sản phẩm có kích thước danh định là DN80 (tương đương 3 inch) với đường kính ngoài chuẩn xác là 88.9 mm.

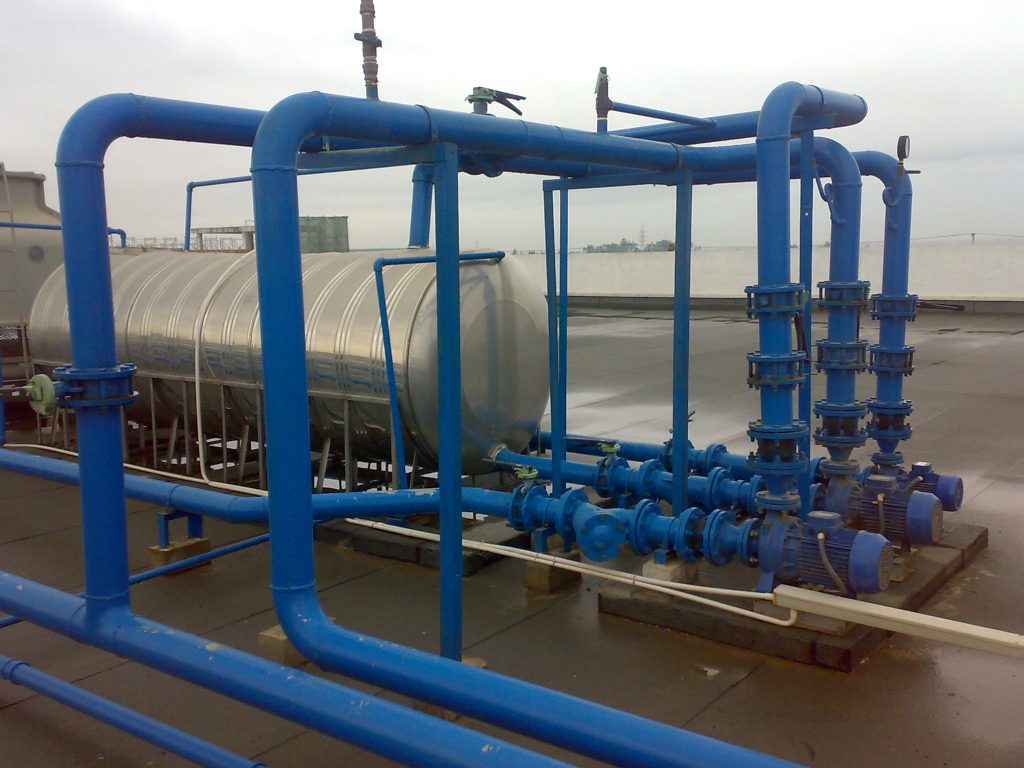

Tê hàn thép là một loại phụ kiện ống được sử dụng trong các hệ thống đường ống theo tiêu chuẩn SCH20,SCH40,SCH80 đảm nhận nhiệm vụ lưu chuyển các dòng chảy từ các hướng khác nhau gặp nhau tại một điểm, có thể dẫn vào hoặc ra từ một hệ thống như các trạm phân bổ khí,nước,dầu,xăng…

Thông Số Kỹ Thuật Tê Thép Hàn DN80.

+ Tên sản phẩm: Tê thép hàn,tê mạ kẽm.

+ Chất liệu: Thép carbon

+ Tiêu chuẩn: ASTM, ANSI, JIS, DIN

+ Bề mặt: Đen, mạ kẽm, sơn chống gỉ

+ Phương pháp kết nối: Hàn đối đầu (butt weld)

+ Kích cỡ : DN80-3inch (phi 90mm)

+ Độ dày: SCH10 SCH20 SCH40 SCH80

+ Xuất xứ: Việt Nam/ Nhập khẩu

+ Đơn vị phân phối:Công Ty Thiết Bị Công Nghệ Vinh An.

+ Bảo hành: 12 tháng,giao hàng đầy đủ chứng từ.

Những Lưu Ý Khi Đặt Hàng,Thi Công Tê Thép Hàn DN80.

+ Chọn đúng độ dày SCH theo áp lực hệ thống

+ Hàn đúng kỹ thuật để đảm bảo độ kín và an toàn sử dụng

+ Sử dụng sơn phủ hoặc mạ kẽm phù hợp với môi trường làm việc

+ Ưu tiên sản phẩm có chứng từ CO, CQ để đảm bảo chất lượng thi công

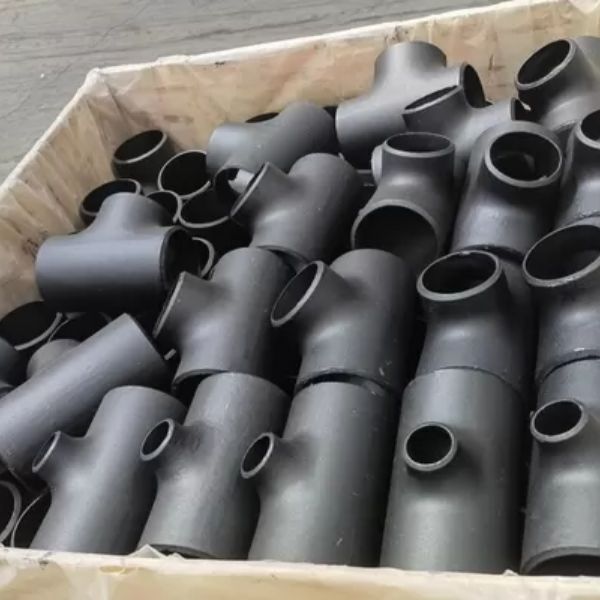

Đặc Điểm Cấu Tạo,Phân Loại Tê Thép Hàn DN80.

+ Đặc điểm:

-Thân tê (Body): Có dạng hình chữ T, được đúc nguyên khối chịu lực để định hình dòng chảy.

-Ba đầu ống kết nối: Gồm một nhánh chính (chạy thẳng) và một nhánh phụ (vuông góc 90 độ).

-Thiết kế đầu nối: Các đầu của tê thép hàn được vát mép sẵn (vát chữ V 35 ~45 độ) để thuận tiện cho việc đưa vào đường ống và thực hiện kỹ thuật hàn đối đầu giáp mí.

+ Phân loại theo hình dáng:

-Tê đều : Thiết kế cấu tạo có 3 đầu ống nối với kích thước đường kính bằng nhau. Phụ kiện này dùng để chia nhánh dòng chảy giữ nguyên lưu lượng và áp suất định mức ban đầu.

-Tê thu / Tê giảm : Cấu tạo có 2 đầu trục thẳng bằng nhau, riêng nhánh vuông góc ở giữa có kích thước đường kính nhỏ hơn. Mục đích là để giảm lưu lượng và tăng áp lực, tốc độ dòng chảy khi đi qua nhánh thu.

+ Phân loại theo tiêu chuẩn độ dày:

-SCH20 là sản phẩm có độ dày vừa phải giá thành rẻ chỉ làm việc ở áp lực dưới 16bar , thường được sử dụng trong các hệ thống đường nước , hệ thống phòng cháy chữa cháy

-SCH40 là sản phẩm có độ dày cao, chịu được áp lực làm việc lớn hơn so với SCH20 thường được sử dụng trong các hệ thống lò hơi, khí gas, khí đốt…

-SCH80 là sản phẩm có độ dày gấp đôi, giá thành lại cao thường chỉ sử dụng cho các thiết bị,hệ thống có áp suất làm việc rất lớn như trạm bơm nén khí Nitơ …Trạm bơm cao áp phun dầu cho lò đốt than (nhóm lò) nhà máy nhiệt điện..
