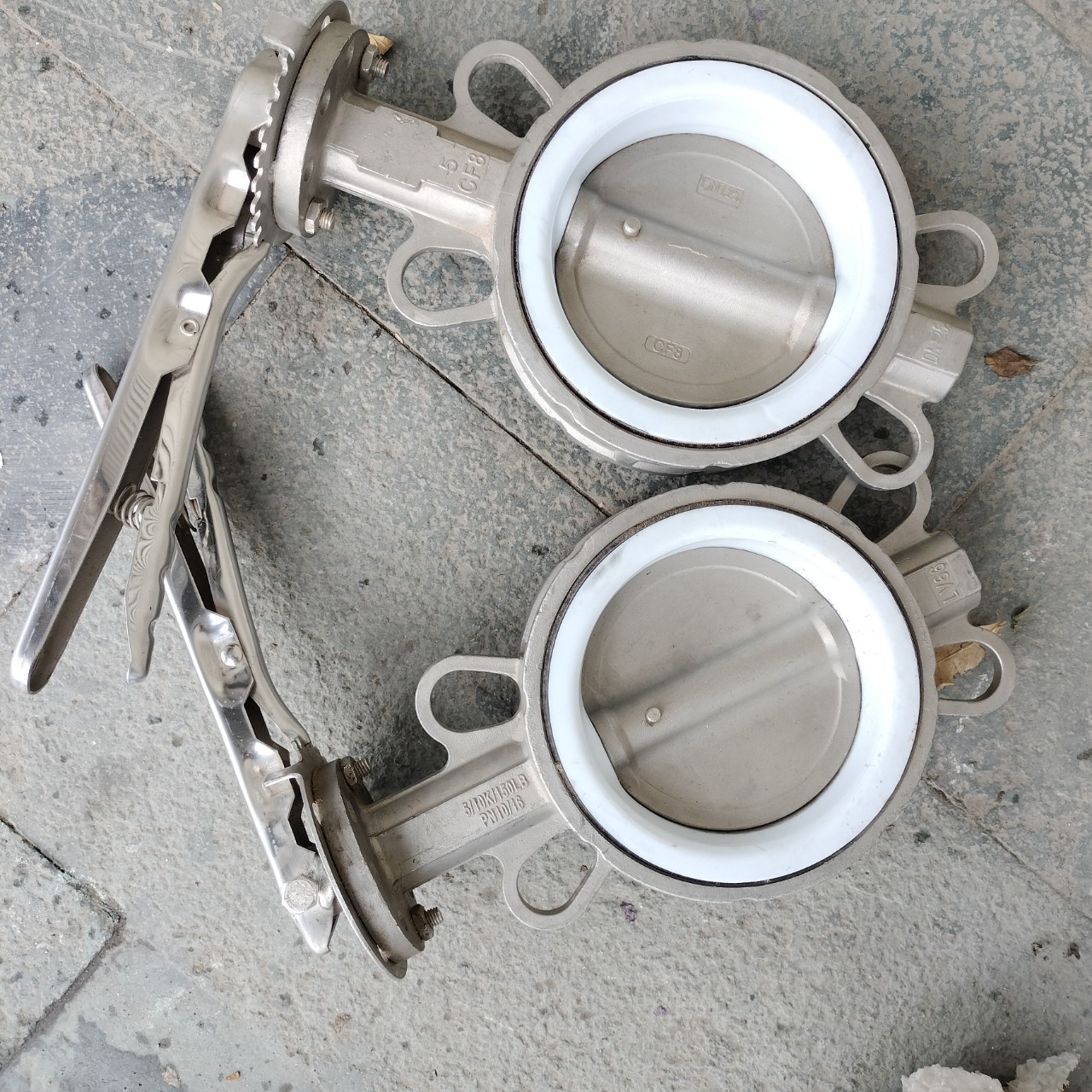

Van bướm tay gạt INOX DN50.

Mô tả
Đánh giá (0)

Van bướm tay gạt INOX DN50 là loại van đang được sử dụng phổ biến hiện nay. Loại van này dùng riêng cho đường ống DN50 – 2″ (phi) 60mm .

Với các ưu điểm như là thiết kế đơn giản, sử dụng vật liệu inox có độ bền rất cao, vận hành tay gạt tiện dụng thì loại van này luôn là sự lựa chọn hàng đầu của các chủ dự án,nhà máy hiện nay.

Van được sử dụng nhiều nhất là trong lĩnh vực sản xuất chế biến sữa,nước giải khát,rượu bia ,chế biến hải sản và một số dùng trong lĩnh vực vận chuyển điều phối lưu chất có độ ăn mòn cao mà chỉ van vật liệu INOX mới đáp ứng được.

Thông số Van bướm tay gạt INOX DN50.

Kích cỡ: DN50

Vật liệu: SUS 201, 304 hoặc 316

Đệm làm kín: EPDM, PTFE

Áp lực làm việc: PN10/PN16/PN25.

Nhiệt độ cho phép: 0-200 độ C

Kiểu van: Dạng wafer hoặc 2 mặt bích

Vận hành: Tay gạt.

Tiêu chuẩn mặt bích: JIS, BS, DIN, ANSI

Sử dụng: Nước, nước sạch, hóa chất, dược phẩm, xăng dầu, khí gas,…

Xuất xứ: Trung Quốc, Đài Loan, Hàn Quốc

Bao hành: 12 tháng.

Cấu tạo van bướm inox tay gạt DN50.

– Thân van: Sản xuất bằng vật liệu inox 201, inox 304, inox 316. Thân van được thiết kế dạng tai hoặc dạng mặt bích liền thân giúp van kết nối với hệ thống bằng các cách khác nhau đảm bảo van hoạt động ổn định trong suốt quá trình sử dụng.

– Trục van: Được sản xuất bằng vật liệu inox. Trục van kết nối đĩa van với tay gạt. Trục van đóng vai trò là bộ phận truyền động mo men quay từ tay gạt tới cánh van.

– Cánh van: Hay còn gọi là đĩa van. Được sản xuất bằng inox, đây là bộ phận tiếp xúc trực tiếp với dòng lưu chất qua van. Đĩa van có thể quay các góc từ 0 độ tới 90 độ trong thân van để đóng mở hoặc điều tiết dòng lưu chất qua van.

– Gioăng làm kín: Được sản xuất bằng TEFLON chịu nhiệt, cao su EPDM có chức năng làm van kín khít hoàn toàn khi đóng và không rò rỉ lưu chất ra môi trường bên ngoài.

– Tay gạt: Đây là bộ phận vận hành van đóng mở. Tay gạt khi gạt sang trái thì van mở và khi gạt sang phải thì van đóng.
