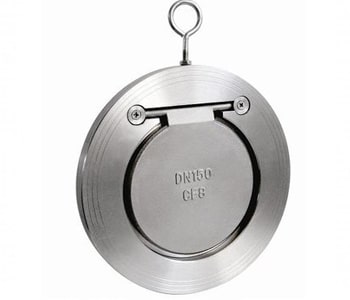

Van 1 chiều đĩa treo inox H74W

Van 1 chiều dạng cánh treo inox 304 H74W hay còn được gọi là van một chiều dạng đĩa inox được thiết kế để chỉ cho phép dòng chảy trong một hướng cụ thể và ngăn chặn dòng chảy ngược lại, Nguyên lý hoạt động của dòng van này cũng tương tự như loại van một chiều lá lật và thường được lắp đặt nhiều trong các hệ thống có vị trí hẹp. Nhằm tiết kiệm không gian hoạt động tốt đa và những nơi có dòng chảy với áp lực thấp.

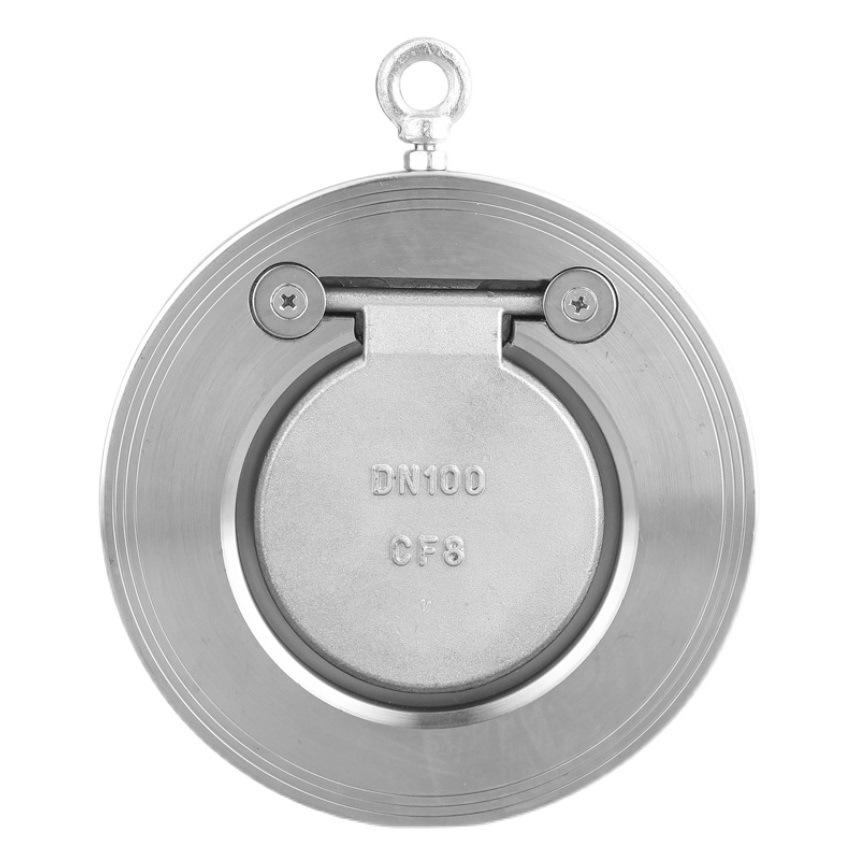

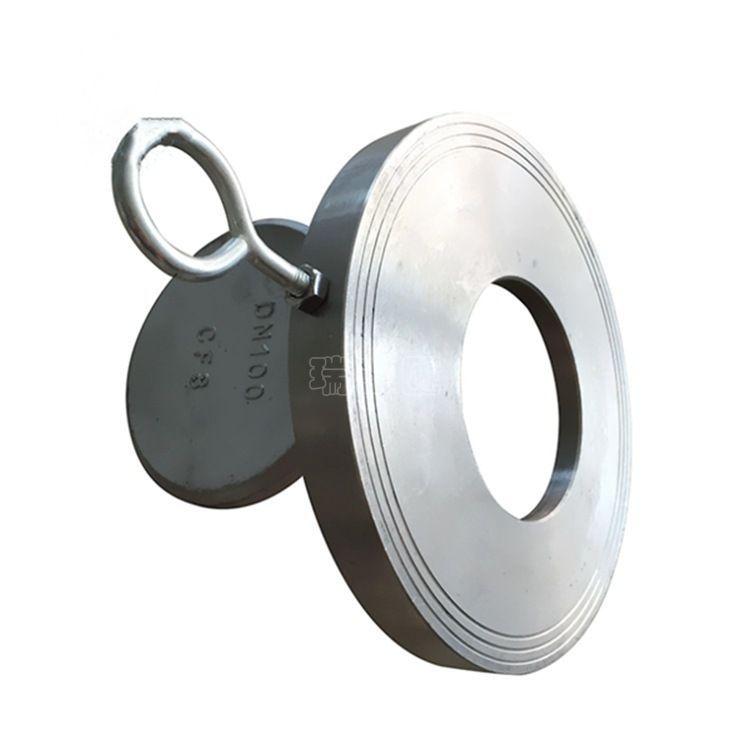

Cấu tạo van một chiều treo inox

 Van một chiều đĩa treo inox có cấu tạo rất đơn giản. Van có cấu tạo gồm 4 bộ phận chính đó là : Thân van, đĩa van, móc treo và bản lề

– Thân van: Được làm từ chất liệu inox 304, 316. Thân van có thiết kế dạng hình tròn giống như một chiếc đĩa chứa tất cả bộ phận còn lại của van

– Đĩa van: Còn được gọi là cửa van, là bộ phận đóng mở có nhiệm vụ cho phép hoặc ngăn các dòng lưu chất đi qua đường ống. Là bộ phận tiếp xúc trực tiếp với lưu chất nên thường được làm bằng chất liệu inox cao cấp để tránh trường hợp van bị ăn mòn gây rò rỉ lưu chất

– Móc treo: Van được thiết kế thêm bộ phận móc treo được dùng để treo đĩa van lên. Giúp giảm bớt trọng lượng của van tác động lên đường ống đồng thời phân chia lực và giảm áp lực tác động lên đường ống để van hoạt động ổn định hơn

– Bản lề: Được làm bằng chất liệu inox, có nhiệm vụ cố định đĩa van với thân van. Giúp đĩa van có thể tự động lật qua lật lại theo áp lực của dòng chảy ở một trục nhất định

Thông số kỹ thuật của van 1 chiều treo inox

Chất liệu: Inox 304, inox 201

Kích thước: DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400.

Nhiệt độ làm việc Max: 180 độ C

Áp lực làm việc: PN16, PN25

Xuất xứ: Trung Quốc

>>>> Xem thêm: Van 1 chiều dạng cối inox



Vì sao nên chọn van một chiều cửa lật dạng treo

So với các loại van một chiều khác, van một chiều cửa lật dạng treo nổi bật với nhiều ưu điểm:

Giá thành hợp lý, phù hợp với cả ứng dụng dân dụng và công nghiệp, được ứng dụng rất nhiều trong các hệ thống, đường ống có áp lực thấp. Bởi đĩa van này được thiết kế khá nhẹ nhàng. Nên dòng chảy nhẹ vẫn dễ dàng đẩy cửa van mở ra nhanh chóng.

Van có thiết kế phần móc treo nên có thể lắp đặt cho những hệ thống yếu và mỏng. Khoảng cách giữa 2 mặt bích kết nối khá nhỏ nên có thể sử dụng tốt trong những vị trí lắp đặt hẹp.

Độ bền cao, ít bị hỏng hóc ngay cả trong điều kiện làm việc khắc nghiệt.

Khả năng hoạt động hiệu quả với nhiều loại chất lỏng, kể cả nước thải và hóa chất.

Thiết kế linh hoạt, phù hợp với nhiều loại đường ống và môi trường làm việc

Van dễ dàng lắp đặt trong nhiều hệ thống khác nhau với kiểu kết nối đa dạng các tiêu chuẩn lắp bích như: ANSI, DIN, BS, JIS.

Hiện nay, Vinh An đang cung cấp các dòng van một chiều inox, dạng đĩa, lá lật, lò xo,… Các sản phẩm này đều đảm bảo đạt chuẩn, chất lượng 100%. Cung cấp đầy đủ chúng từ và cam kết hàng chính hãng. Đồng thời, nếu quý khách có nhu cầu giao hàng đến tận chân công trình, chúng tôi vẫn sẵn lòng thực hiện.

Do đó, nếu ban đang quan tâm đến dòng van một chiều dạng đĩa này nói riêng và van công nghiệp nói chung. Hãy liên hệ ngay với chúng tôi để được giải đáp và hỗ trợ nhiệt tình nhất qua số Hotline: 0962 334255 hoặc gửi email: vinhanjsc2018@gmail.com để được tư vấn và báo giá nhanh nhất nhé
